Materials Comparison Table

Mold Material Compositions & Characteristics　　　　　　　　　　　　　　　　　Download:

Origin Name
Chemical Composition % Hardness
C Si Mn Cr Mo V P S Ni Cu HB HRC
GRODITZ EX1 VICTORY ESR 0.34～0.38 ≦0.50 ≦0.50 4.80～5.20 1.80～2.20 0.40～0.60 ≦0.015 ≦0.001 　 　 　 　
GRODITZ EX2 VICTORY ESR 0.35～0.40 ≦0.50 0.30～0.50 4.80～5.50 1.60～1.80 0.40～0.60 ≦0.020 ≦0.002 　 　 　 　
BUDERUS 2367ESR 0.37 0.29 0.32 5.0 3.0 0.60 　 　 　 　 　 　
BUDERUS 2344EFS 0.39 1 0.4 5.2 1.26 1 0.015↓ 0.003↓ 　 　 220 48~52
BUDERUS 2343EFS 0.38 1 0.4 5.2 1.26 0.4 0.015↓ 0.003↓ 　 　 220 48~52

ASSAB		 8407 2M 0.39 1 0.4 5.3 1.3 1 　 0.003↓ 　 　 185 46~50
ASSAB 8407 MS 0.39 1 0.4 5.2 1.4 1 　 0.003↓ 　 　 180 46~50
ASSAB DIEVAR 0.35 　 0.5 5 2.3 0.5 　 　 　 　 160 　
BÖHLER W350 0.38 0.20 0.55 5.00 1.75 0.55 　 　 　 　 　 48~52
BÖHLER W302 0.39 1.1 0.4 5.2 1.4 0.95 　 　 　 　 220 46~50
BÖHLER W303 0.38 0.4 0.4 5 2.8 0.65 　 　 　 　 　 46~50
BÖHLER W400 VMR 0.36 0.2 0.25 5 1.3 0.45 　 　 　 　 　 　
BÖHLER W403 VMR 0.38 0.2 0.25 5 2.8 0.65 　 　 　 　 　 　
HITACHI DAC 0.39 1 0.4 5.2 1.4 0.8 0.015↓ 0.003↓ 　 　 185 45~48
HITACHI DAC-MAGIC 0.39 0.4 0.58 4.5 2.6 0.55 0.004↓ 　 　 　 277 52↓
DAIDO DHA1 0.39 1 0.4 5.2 1.4 1 　 　 　 　 229 52↓
DAIDO DHA-W 0.4 　 　 5.4 1.3 0.6 　 　 　 　 　 45~48
DAIDO DH31 　 　 　 　 　 　 　 　 　 　 　 　
DAIDO DH31-EX 　 　 　 　 　 　 　 　 　 　 235 48~52

BUDERUS 1730 0.5 0.4 0.8 0.3 0.1 　 0.03↓ 0.02↓ 　 　 205 　
BUDERUS 2311 0.4 0.3 1.5 2 0.2 　 0.03↓ 0.005↓ 　 　 280~330 29~33
BUDERUS 2312 0.4 0.3 1.5 2 0.2 0.1 0.03↓ 0.005↓ 　 　 290~330 29~34
BUDERUS 2347 0.4 1 0.6 5 1.4 0.4 0.01↓ 0.1↓ 　 　 　 38~43
BUDERUS 2738 0.37 0.3 1.5 2 0.22 　 0.03↓ 0.005↓ 1.1 　 300~310 31~35
AISI 4130 0.35 0.2 0.6 1.5 0.35 　 0.03↓ 0.009↓ 　 　 　 　
AISI 4140 0.4 0.2 0.9 1 0.2 　 0.03↓ 0.009↓ 0.29 　 　 　
BUDERUS 7225 0.37 0.3 1.2 1.4 0.25 　 0.015↓ 0.03↓ 　 　 280 25~30
BUDERUS 7225 MOD 0.37 0.3 1.2 1.4 0.25 　 　 0.03↓ 0.6 　 　 25~30
AISI P3 0.37 0.3 1.2 1.4 0.25 　 0.015↓ 0.03↓ 0.35 　 280 25~30
AISI P20 0.4 0.4 0.8 2 0.4 　 　 0.03↓ 0.03↓ 　 　 　
JIS S45C 0.45 0.3 0.8 0.2↓ 　 　 0.03↓ 0.035↓ 0.2↓ 　 　 　
JIS S50C 0.5 0.3 0.8 0.2↓ 　 　 0.03↓ 0.035↓ 0.2↓ 　 　 　
JIS S55C 0.55 0.3 0.8 0.2↓ 　 　 0.03↓ 0.035↓ 0.2↓ 　 　 　
JIS SUJ2 1.1 0.3 0.5 1.6 　 　 0.025↓ 0.025↓ 　 　 　 58~62



Die Casting Alloy Composition & Characteristics　　　　　　　　　　　　　　　　　　Download:

JIS Alcoa Chemical Composition %
Si Cu Mg Zn Fe Mn Ni Ti Sn AI
ADC1 A13 11/13 0.6↓ 0.3↓ 0.5↓ 1.3↓ 0.3↓ 0.5↓ 　 0.1↓ "
ADC3 A360 9/10 0.6↓ 0.4/0.6 0.5↓ 1.3↓ 0.3↓ 0.5↓ 　 0.1↓ "
ADC4 360 9/10 0.6↓ 4/11 0.5↓ 2.0↓ 0.3↓ 0.5↓ 　 0.1↓ "
ADC5 218 0.3↓ 0.2↓ 2.5/4 0.1↓ 1.8↓ 0.3↓ 0.5↓ 　 0.1↓ "
ADC6 214 1.0↓ 0.12↓ 0.3↓ 0.4↓ 0.8↓ 1.4/0.5 0.1↓ 　 0.1↓ "
ADC7 43 4.5/9.5 0.6↓ 0.3↓ 0.5↓ 1.3↓ 0.3↓ 0.5↓ 　 0.1↓ "
ADC8 85 4.5/7.5 2.0-4.5 0.3↓ 1.0↓ 1.3↓ 0.3↓ 0.5↓ 　 0.3↓ "
ADC9 85 4.5/7.5 2.0-4.0 0.3↓ 1.0↓ 2.0↓ 0.5↓ 0.5↓ 　 0.3↓ "
ADC10 A380 7.5/9.5 2/4 3/4 0.3↓ 1.0↓3.0↓ 1.3↓ 0.5↓ 0.5↓ 　 0.3↓ "
ADC12 384 10.5/12 1.5/3.5 0.3↓ 1.0↓ 1.3↓ 0.5↓ 0.5↓ 　 0.3↓ "
AI-Si Key Metal 20.1 0.04 0.03↓ 0.04 0.3↓ 0.03↓ 0.5↓ 　 　 "
　 380 7.5/9.5 3/4 0.3↓ 3.0↓ 1.3↓ 0.5↓ 0.5↓ 　 0.3↓ "

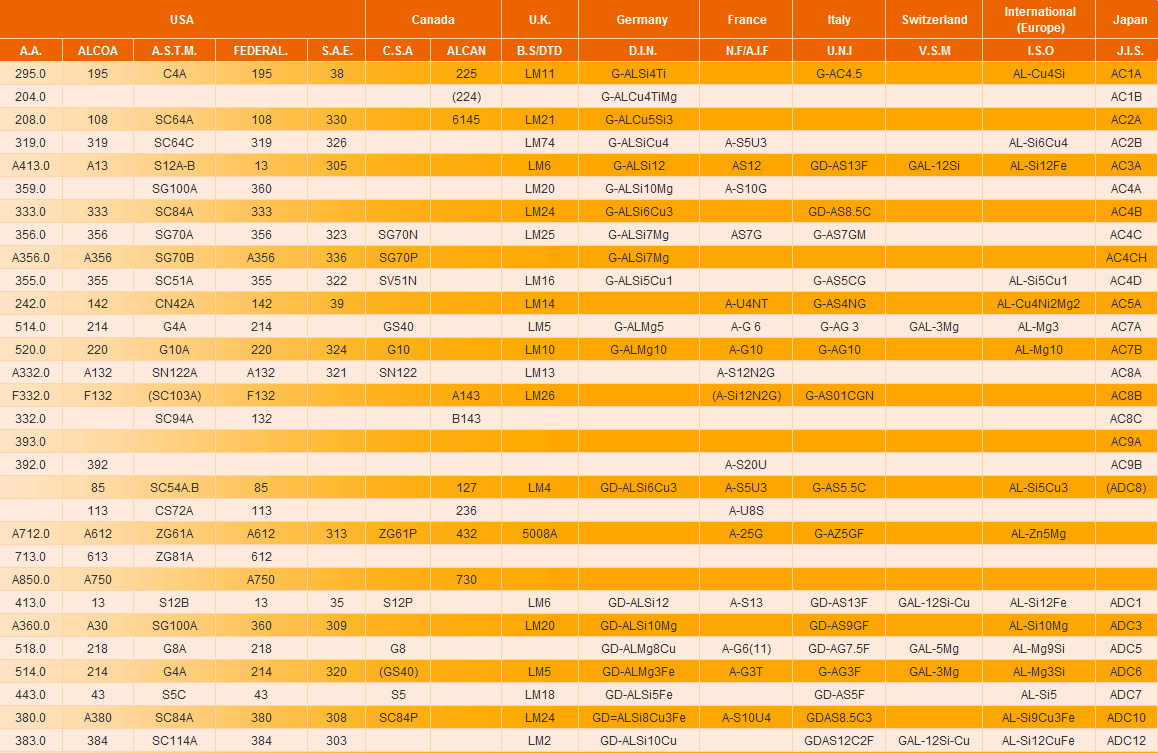

Die Casting Alloy Specificaiton Comparision Table for Individual Nations　　　　　　　Download:
